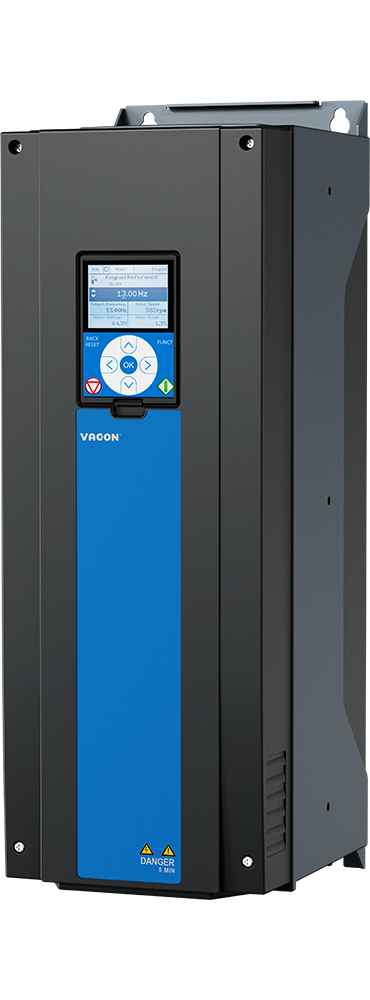

Vacon 100 INDUSTRIAL

Uovertruffen fleksibilitet for både kvadratisk og konstant momentdrift

Med integrerte RS485- og Ethernet-grensesnitt støtter VACON 100 INDUSTRIAL alle større industrielle protokoller, noe som gjør den enkel å integrere i de fleste styringssystemer. Innebygd PLC-funksjonalitet muliggjør integrering av nye funksjoner direkte i frekvensomformeren. Sikkerheten forbedres gjennom Safe Torque Off, som forhindrer at motoren genererer moment på motorakslingen, samt Safe Stop 1 og ATEX-sertifisert motorsikring mot overoppheting.

De veggmonterbare frekvensomformermodulene er enkle å installere og bruke, og de innebygde enhetene leveres med et bredt utvalg av integrerte tilleggsfunksjoner.

Funksjoner og fordeler

• Hurtigguider hjelper deg steg for steg, slik at du raskt kommer i gang
• Effektiv drift som gir betydelige energibesparelser og reduserer driftskostnadene
• Kan styre asynkronmotorer, PM-motorer eller synkrone reluktansmotorer
• Enkel integrering med anleggsautomatisering takket være et omfattende utvalg av feltbussalternativer
• Høy pålitelighet i krevende miljøer takket være beskyttende lakk
• Forlenget levetid på frekvensomformeren takket være filmkondensatorer
• Ingen ekstra tilbehør nødvendig takket være integrerte RFI-filtre og DC-drossel

Effektområde

• 3x 208–240V: 0,55–90kW

• 3x 380–500V: 1,1–630kW

• 3x 525–690V: 5,5–800kW

Kapslingsklasser

• IP00

• IP21

• IP54

Funksjoner

• Norsk tekst i displayet
• Startveiledning i displayet med spørsmål og svar gjør idriftsettelsen enkel
• Startguider for 6 forskjellige applikasjoner på samme enkle måte
• Ethernet innebygd som standard
• Modbus/RTU, Modbus/TCP, BACNet/MSTP, BACNet/IP og Metasys N2 er standard
• Sanntidsklokke og timere for tidsstyrte funksjoner
• Pumpefunksjoner for avløp og rent vann
• Viftefunksjoner for HVAC
• Brannmodusfunksjon – kjør så lenge som mulig for å redde liv
• 2 separate PID-regulatorer – reduserer behovet for eksterne komponenter
• Motor-Switch-Ride-Through – registrerer når sikkerhetsbryteren slås av og går i standby for å starte når den slås på igjen
• 9 driftsverdier kan vises samtidig på det grafiske displayet
• Hjelpetekster direkte i displayet for alle parametere og alarmer
• Multipumpfunksjon for styring av opptil 4 pumper
• Hvilemodus, valgfritt, stopper driften ved lavt flow
• Innebygd PLC-funksjon
• Avtakbart panel med kopieringsfunksjon, også i IP54 og under drift

Utførelse

• Beskyttelseslakkert elektronikk i henhold til 3C3 er standard
• Overtonsfilter innebygd
• EMC-filter innebygd
• Ingen EMC-kabelgjennomføringer nødvendig
• Standard er 3 reléer, men det er mulig å bytte til 2 reléer + termistoringang ved bestilling

Omfattende PC-verktøy

• Vacon Live – idriftsettelse

Tilbehør

• Safe Torque Off (STO), Safe Stop 1
• Flere opsjonskort med ekstra inn- og utganger
• Flere opsjonskort med ekstra reléer
• Opsjonskort med LonWorks, ProfiBus
• Opsjonskort med andre feltbusser
• PC-verktøy - Vacon Live
• Motorfilter, du/dt- og sinusfilter
