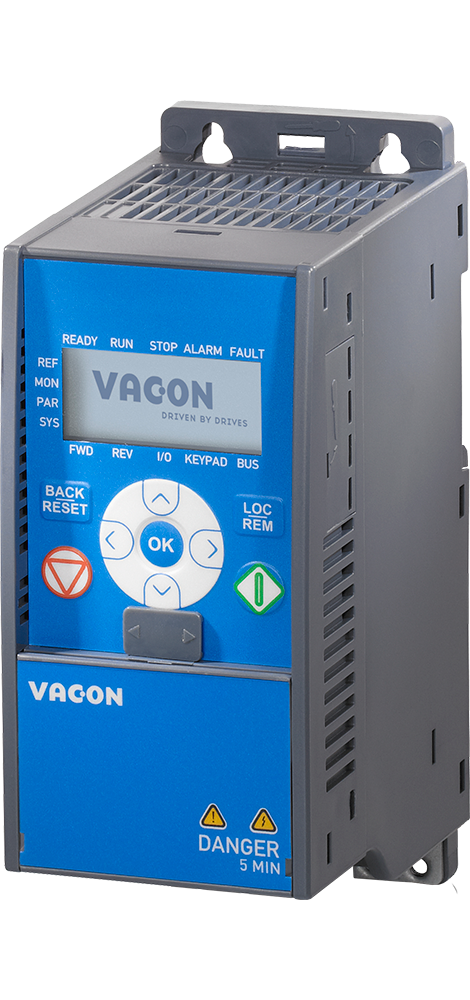

VACON 20

Muligheter og ytelse

Rask installasjon og oppstart muliggjøres takket være lett tilgjengelige tilkoblinger, integrert DIN-skinneinstallasjon og et parameterkopieringsverktøy som enkelt kloner innstillinger uten å kreve nettspenning. Parametrene kan tilpasses fritt, og applikasjonsspesifikke parameteroppsett samt standardinnstillinger kan opprettes. Med PLC-funksjonalitet kan individuell styringslogikk bygges inn i frekvensomformeren, og ubrukte I/O-porter kan brukes til andre maskinrelaterte oppgaver. Det innebygde RS-485-grensesnittet gir en kostnadseffektiv og enkel løsning for seriell styring av frekvensomformeren.

Med hjelp av tilvalgskort kan VACON 20 kobles til nesten alle feltbussystemer basert på RS-485 eller Ethernet, inkludert Profibus DP, CANOpen, DeviceNet, Profinet I/O, EtherCAT, Modbus TCP/IP og Ethernet IP. Miljøvennlig – Oppfyller både RoHS- og WEEE-direktivene.

Funksjoner og fordeler

• Individuell og tilpasset styring takket være innebygd PLC-funksjonalitet
• Optimalisert ytelse i krevende miljøer takket være unikt passivt kjølesystem
• Passer i de minste rom takket være sin slanke og økonomiske design
• Støtter både asynkrone induksjonsmotorer og synkrone permanentmagnetmotorer
• Dedikert funksjonalitet for å forbedre flowkontroll i applikasjoner for bygningsautomatisering

Effektområde

• 1x 115V: 0,25---1,1 kW
• 1x 208---240V: 0,25---2,2 kW
• 3x 208---240V: 0,25---11 kW
• 3x 380---480V: 0,37---18,5 kW

Kapslingsklasser

• IP20 0,25-5,5 kW
• IP21 0,25-5,5 kW (tilvalg)
• IP21 7,5-18,5 kW

Funksjoner

• Modbus som standard
• PM-motordrift
• DC-holdbremse
• Flux-bremse
• Bremsechopper innebygd i 3-fase fra 1,1 kW
• Motortemperering
• To reléutganger
• Energisparmodus for pumpedrifter - Sleep mode
• PID-regulator som standard
• Innebygde EMC-filtre
• Optimalisert energiforbruk

Utførelse

• Lakkert kretskort som standard
• Små dimensjoner
• Montering med DIN-skinne og skruvfeste
• Enkel og intelligent meny
• Oppfyller RoHS-direktivet
• Oppfyller WEEE
• Resirkulerbare materialer

Omfattende PC-verktyg

• Vacon Live – idriftsetting

Tilbehør

• Optionskort for Profibus, Canopen, Devicenet mm
• Optionskort for ekstra inn/utganger
• Optionskort for termistor
• EMC C2
• EMC C4
• IP21 Kåpe
• NEMA Type 1-sett
• MCA og USB-kabelsett for PC-tilkobling
• Bremsmotstand (MI2 og MI3) for lav/høy belastning
