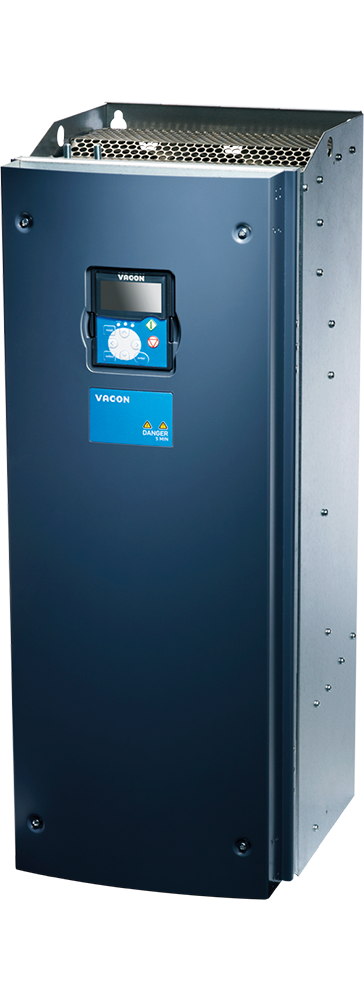

Vacon NXP Air Cooled

Frekvensomformeren for alle applikasjoner

Vacon NXP er en avansert frekvensomformer som tilbyr høy pålitelighet, dynamisk ytelse, presisjon og kraft for applikasjoner der dette kreves. Når det gjelder pålitelighet og ytelse for en maskin eller en prosess, er nøyaktig og dynamisk styring av vekselstrømsmotorer avgjørende. Vacon NXP er designet for å levere optimal styring under alle forhold, noe som sikrer langsiktig driftsikkerhet og ytelse. Vacon NXP tilbyr en høyytelses plattform for alle avanserte frekvensomformertillatelser. Enheten har fem kortplasser (A, B, C, D, E) for I/O-kort, der et passende kort kan velges for hver plass. Vacon NXP støtter både asynkrone motorer og permanentmagnetmotorer i både tilbakemeldte og ikke-tilbakemeldte systemer. Den er også kompatibel med spesialmotorer, som høghastighetsmotorer.

Funksjoner og fordeler

• De raske feltbusstillvalgene og den store programmeringsfleksibiliteten gjør det enkelt å integrere omformeren i alle typer automasjonssystemer.
• Investeringskostnadene minimeres ettersom ingen ekstra eksterne moduler er nødvendige, og frekvensomformerne leveres med fem interne utvidelsesplasser for tilvalgskort med I/O-, feltbuss- og sikkerhetsfunksjoner.
• Reagerer raskt på endringer takket være dynamisk vektorstyring med eller uten tilbakemelding.
• Frekvensomformerenes likstrømsvifter oppfyller ERP2015-direktivet vedrørende energieffektivitet for vifter, og øker dermed vifternes pålitelighet og levetid betydelig.
• Frekvensomformeren og dens vitale komponenter får en utvidet levetid takket være overflatebehandlede kretskort som er godt beskyttet mot støv og fukt.

Effektområde

Veggmontering:

• 3x 208---240V: 0.55---90kW

• 3x 380---500V: 1.1---160kW

• 3x 500---690V: 3---200kW

Frittstående (gulvmontering):

• 3x 380---500V: 200---400kW

• 3x 500---690V: 250---560kW

IP00-modul for separat kapsling:

• 3x 380---500V: 200---560kW

• 3x 500---690V: 250---800kW

Kapslingsklasser

• IP00

• IP21

• IP54

Funksjoner

• Tekstdisplay med funksjoner som multiovervåking, parameterkopiering, sikkerhetskopiering og oppstartsveiledere

• Systemdriftsapplikasjon for maskinstyringer og krevende automatiseringstiltak

• Interpolerende posisjonsstyring av enkelaksler

• Akselsynkronisering mellom leder- og følgeraksel

• Heisapplikasjon med innebygde heisfunksjoner

• Høghastighetsapplikasjon for turbokompressorer og høghastighetsspindler

• Marin applikasjon med støtte for marinspecifik funksjonalitet

• Innebygd funksjonell sikkerhet som sikkert stopp

• Dynamisk vektorstyring med og uten tilbakemelding

• Rask kommunikasjon mellom omformer

Utførelse

• Beskyttelseslakkert elektronikk i henhold til 3C3 er standard

• ATEX-sertifisert termistorsikring

• Oppfyller alle EMC-krav (fabrikkvalg av miljøklasse)

• Komplett serie av kommunikasjons- og I/O-alternativer

• Berøringsbeskyttede tilkoblinger

• Avtakbar skjerm for tilkobling til datamaskin eller dørinstallasjon

Omfattende PC-verktøy

• NCDrive - innstillinger, kopiering, lagring, overvåking osv.

• Vacon NCLoad - programvareoppdatering

Tilbehør

• Safe Torque Off (STO), Safe Stop 1

• Flere optionskort med ekstra inn- og utganger

• Flere optionskort med ekstra reléer

• Optionskort med LonWorks, ProfiBus

• Optionskort med andre feltbusser

• PC-verktøy - Vacon Live

• Motorfilter DUT og sinusfilter

• Innebygd bromsopper for ramme størrelser FR4-FR6

• Grafisk skjerm (alfa-numerisk er standard)

• 11 stk I/O grunnkort å velge mellom (OPT-A)

• 9 stk I/O ekspansjonskort å velge mellom (OPT-B)

• 11 stk feltbuskort å velge mellom (OPT-C)
    RS-485,
    RS-485 D9,
    Profibus DP,
    Profibus DP D9,
    LonWorks,
    CANopen (slave),
    DeviceNet,
    CAN/Euromap,
    SELMA 2,
    Modbus/TCP,
    BACNet (RS-485)

• 5 stk kommunikasjonskort å velge mellom (OPT-D)
